Extreme Overclocking AMD dengan ASUS Crosshair V Formula

Pembaca setia Jagat Review tentunya masih ingat dengan review ASUS Crosshair V Formula yang kami sajikan beberapa bulan sebelumnya, bukan? Pada review tersebut, kami cukup kagum akan berbagai overclocking enhancementyang diberikan ASUS kepada board yang satu ini. Melihat opsi dan fitur pendukung overclockingnya, kami bahkan berani mengatakan bahwa motherboard ini adalah salah satu motherboard 990FX terbaik untuk overclocking. Sayangnya, hampir semua fitur overclocking yang ada pada board ini baru ‘terasa’ manfaatnya saat melakukan extreme overclocking dengan extreme cooling, seperti LN2. Maka dari itu, pada artikel kali ini kami akan menyajikan pengujian lengkap pada ASUS Crosshair V Formula, dengan extreme cooling tentunya!

Lingkup Pengujian


Serangkaian test yang kami lakukan berikut ini difokuskan kepada kemampuan extreme overclocking dari ASUS Crosshair V Formula, jadi kami tidak akan membahas hal-hal yang tidak ada kaitannya dengan extreme overclocking, seperti : performa pada gaming, power consumption, dan sebagainya. Semua itu sudah pernah kami bahas pada review ASUS Crosshair V Formula sebelumnya. Di sini, ruang lingkup pengujian kami ada pada:

Pembahasan fitur-fitur pendukung overclocking yang ada pada ASUS Crosshair V Formula
BIOS Settings saat melakukan extreme overclocking.
Pengujian berbagai macam CPU AMD pada berbagai skenario extreme overclocking, difokuskan kepada benchmark yang lebih mengutamakan kinerja CPU dan memori, terkadang disebut juga benchmark 2D.

Test Setup
Biasanya, pengujian extreme overclocking pada sebuah motherboard dilakukan menggunakan satu macam setup saja, satu macam CPU/satu set memori, tapi kami sudah berniat untuk menyajikan sebuah tes extreme overclocking dengan berbagai macam CPU dan lebih dari satu set memori. Peralatan yang kami gunakan untuk pengujian ini adalah :
5 CPU, 3 Motherboard, Ready to Go !

CPU
AMD Phenom II X4 970 BE ‘Deneb’ AMD Phenom II X4 960T BE (unlocked to 6 Core) ‘Zosma’ AMD Phenom II 1100T BE ‘Thuban’ AMD FX-8120 ‘Zambezi’ AMD FX-8150 ‘Zambezi’

Motherboard
3 x ASUS Crosshair V Formula

Memori
Corsair Dominator GT 2000C8 2×2 GB (Elpida Hyper IC) Corsair Dominator GT 2133C9
2x2GB G.Skill Perfect Storm 2200C8 2 x2 GB (Elipda Hyper IC) Apacer ARES 2400C9
2x2GB Kingston HyperX Genesis Grey 2133C9 2x2GB Kingston HyperX T1 2333C9 3x 1GB

Storage
Corsair Force GT 120GB Western Digital Raptor 600GB

Power Supply

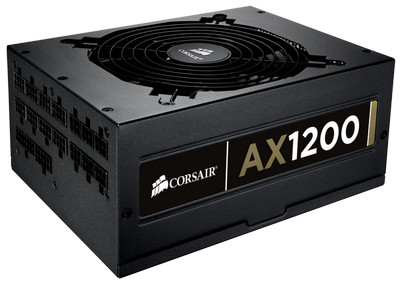

Corsair Professional Series Gold AX1200


Cooling
200L Liquid Nitrogen(LN2)
K|ngp|n Dragon F1 Dark CPU LN2 Pot
K|ngp|n Dragon F1 Nickel CPU LN2 Pot
K|ngp|n Dominance RAM LN2 Pot

OS
Windows XP SP3 32-bit

Melihat dari jumlah test setup-nya saja, ini adalah salah satu test yang pastinya memakan waktu. Untungnya, kali ini semua anggota tim inti JagatReview OC team ikut ambil bagian (saya, Hendra Masli, dan Alva Jonathan), sehingga semua pengujian bisa berlangsung sebagaimana yang direncanakan. Tidak lupa juga, kami mendapat bantuan dari dua rekan kami dari BNCC (Bina Nusantara Computer Club) – Dendy dan Jesse, untuk membantu melengkapi pengambilan data pada pengujian ini.

Kiri-kanan : Dendy (BNCC), Jesse(BNCC), Alva(JagatOC), Hendra Masli(JagatOC), Hendra Wijaya(JagatOC)

Benchmarks

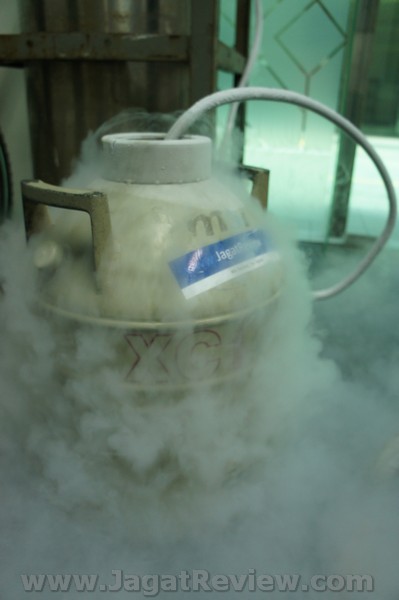

200(dua ratus) liter LN2, siap dihabiskan!

Seperti yang kami utarakan diatas, semua pengujian kali ini difokuskan kepada praktik overclock ekstrim, maka dari itu semua aplikasi benchmark yang kami lakukan juga merupakan benchmark yang cukup sering digunakan oleh para extreme overclocker. Benchmark tersebut adalah:

Highest CPU Frequency (CPU-Z Suicide CPU clock)
Highest Memory Frequency (CPU-Z Suicide Memory Clock)
SuperPI 1.5 32M
Wprime 32M

SuperPI 32M menguji performa CPU (single-thread) dan juga performa memori. Sedangkan test wprime 32M menguji performa CPU multi threaded dan juga merupakan test yang ‘menyiksa’ VRM pada motherboard. Kedua test lainnya (Suicide CPU & Memory Clock) akan menguji apakah motherboard yang diuji bisa memberikan opsi tuning yang cukup untuk memaksa clock CPU dan memory yang digunakan untuk mencapai clock maksimalnya. Jadi, tampaknya pengujian ke-4 variabel ini sudah cukup mencerminkan berbagai aspek overclocking pada CPU AMD.

Persiapan
Seperti pengujian extreme overclocking lainnya, tentunya persiapan sistem sebelum didinginkan dengan LN2 menjadi sangat penting untuk menjaga ‘keselamatan’ sistem yang digunakan.

Insulasi dengan kneaded eraser, me-minimalisasi efek kondensasi pada extreme cooling


Tambahan tissue dan armaflex foam sebelum LN2 pot dipasang


Pada overclocking AMD, suhu adalah segalanya! Maka dari itu, pengaplikasian thermalpaste pada LN2 pot juga harus diperhatikan

Settings
Berbekal BIOS yang cukup lengkap. Tidak banyak opsi BIOS yang kami ubah saat pengujian berlangsung. Kami hanya me-load setting ‘Load Extreme Overclocking Profile’ pada BIOS untuk setting Digi-VRM. Sisanya menyesuaikan dengan CPU/ Memori yang kami uji. Secara umum, setting kami saat bootadalah :

CPU Vcore : 1.55V – 1.65V (1.9V in OS for Deneb/Thuban/Zosma, 1.95-2.05 for Thuban)
CPU-NB : 1.4 – 1.145V (1.5V in OS)
Vdimm : 1.75V (1.9V in OS for Elpida Hyper Memory)
Vddr : 1.25-1.31V
NB Voltage : 1.25V

Sisanya diset AUTO, lalu di-tweak lebih lanjut menggunakan utility ASUS Turbo-V EVO pada OS.

TurboV EVO, utility bawaan ASUS untuk melakukan OC on-the-fly

Disclaimer : Semua setting voltase yang ada pada artikel ini (terutama setting voltase) adalah setting yang BERBAHAYA dan berpotensi untuk merusak hardware yang digunakan jika diaplikasikan dalam keadaan cooling normal(HSF/Watercooling) . JANGAN pernah melakukan setting tersebut kecuali anda tahu benar akan apa yang anda lakukan. Tim JagatOC tidak bertanggung jawab akan semua kerusakan yang terjadi akibat praktik extreme overclocking, lakukan praktik extreme overclocking dengan RESIKO DITANGGUNG SENDIRI

Result: SuperPI 32M

Benchmark SuperPI 32M merupakan salah satu benchmark CPU yang sangat popular di kalangan overclocker. Walau mesti diakui, benchmark yang menguji performa CPU single-thread dan performa memori ini memang agak kurang disukai penggemar CPU AMD, karena waktu benchmarknya yang cukup lama, yaitu lebih dari 10 menit. Benchmark ini juga nampaknya sangat menyukai AMD ‘Deneb’ core, dan skornya cukup efisien pada CPU tersebut. Berikut ini adalah beberapa skor tertinggi yang kami dapatkan saat pengujian SuperPI 32M. Klik untuk memperbesar gambar:


SuperPI 32M FX-8150


SuperPI 32M 970BE

Hasil yang kami terima cukup baik, Hasil kami mendapat hardware world-record Hwbot di kategori FX-8150. Sayangnya pada FX-8150 yang kami gunakan meski sudah mencapai clock 7.5Ghz dan menggunakan kecepatan memori di atas DDR3-2500, masih harus rela kalah dari X4 970BE karena memang efisiensi dari 970BE pada benchmark ini baik sekali.

Result: Wprime 32M

Benchmark kedua yang kami lakukan adalah Wprime 32M. Benchmark yang sangat menyiksa Voltage Regulator Module (VRM) pada motherboard ini bisa memanfaatkan semua core yang ada pada CPU anda. Berikut ini hasil tertinggi yang kami dapatkan. Klik untuk memperbesar gambar.


Wprime 32M 1100T BE


Wprime 32M 960T BE unlock


Wprime 32M FX-8120

Lagi-lagi, prosesor FX-8120 ‘Zambezi’ yang kami pakai, walaupun sudah berjalan di 7.1Ghz, belum bisa mengalahkan skor Phenom II X6 1100T BE dan juga 960T ‘Zosma’ yang di-unlock ke 6-Core.


Result: Highest CPU Clock

Mengingat prosesor AMD FX memiliki keunggulan dalam hal clockspeed, kami hanya menguji prosesor AMD FX-8120 dan FX 8150 kami. Berikut ini hasilnya:

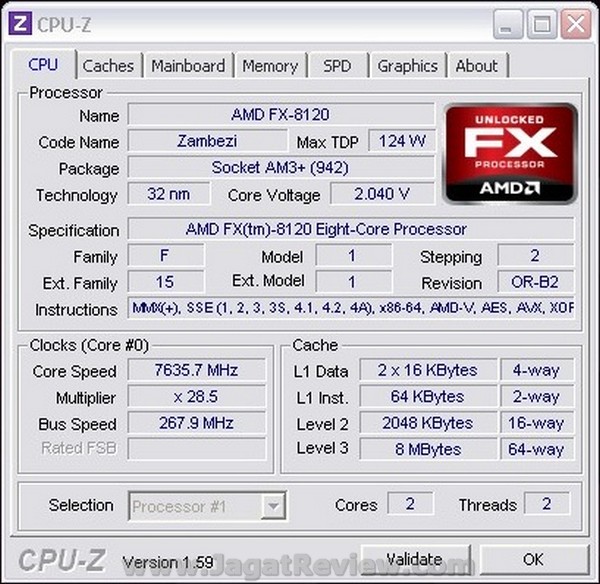

Kami tidak bisa mem-validasi kedua hasil CPU-Z diatas, karena kami menggunakan CPU-Z 1.5.9 pada saat pengujian berlangsung. Pada saat artikel ini ditulis, semua validasi CPU-Z harus menggunakan versi 1.6.0. Dengan cooling Liquid Nitrogen dan voltase diatas 2 V, kedua prosesor tersebut tidak mengalami masalah untuk berjalan di kecepatan di atas 7Ghz. Prosesor FX-8120 kami menemui clock tertingginya pada 7.6Ghz, sedangkan FX-8150 kami bisa mendapat clock 7.7 Ghz. Sayang sekali tidak ada CPU kami yang bisa berjalan di 8Ghz ke atas.

Result: Highest Memory Clock
Uji terakhir adalah Highest Memory Clock. Pengujian yang satu ini bergantung pada kualitas Integrated Memory Controller (IMC) pada CPU, dan tentunya menyukai ram yang memiliki kapabilitas clock tinggi. Memory yang mendapat clock tertinggi dari semua RAM kit yang kami gunakan adalah Kingston HyperX T1 2333. Ram ini juga kami dinginkan menggunakan LN2 supaya kami mendapat clock yang optimal, berikut hasilnya.


DDR3-3200++ , wow!

Wow, kami berhasil mendapat clock memory diatas 1600Mhz (DDR3-3200)! Clock yang sangat tinggi ini membuktikan bahwa AMD FX memiliki memory controller yang cukup ‘sakti’ untuk diajak bermain-main dengan clock tinggi.Tidak lupa, ASUS Crosshair V Formula yang kami gunakan disini berperan dalam mencapai clock memori tinggi dengan menyertakan multiplier memori ‘ekstra’ di BIOS, hal yang jarang kami jumpai pada motherboard 990FX lainnya.

Kesimpulan
Serangkaian pengujian yang memakan waktu lebih dari 3 (tiga) minggu dan menghabiskan 200 (dua ratus!) liter LN2 akhirnya selesai. Hasil yang dicapai cukup memuaskan. Meskipun harus berjuang menghadapi (literally) ratusan test yang menyiksa dan ratusan BSOD yang membuat satu tim kami stress berulang-ulang, tetapi ketiga motherboard Crosshair kami semuanya masih HIDUP dan berfungsi normal. Tadinya kami sedikit takut akan kejadian VRM blow-up yang biasanya menimpa rekan kami, sesama overclocker, pada saat menguji Wprime 32M di prosesor AMD FX.

Menjalankan benchmark wprime di AMD FX dengan voltase di atas 2V serta clockspeed di atas 7Ghz tentunya memberikan load yang luar biasa kepada VRM motherboard, tapi ketiga motherboard kami semuanya bisa menjalankan ‘penyiksaan’ tersebut dengan mulus. Opsi ‘Load Extreme Overclocking Profile’ yang ada di BIOS sangat mempersingkat proses setting BIOS, terutama setting DigiVRM. Utility ASUS Turbo-V EVO yang disertakan juga membantu tweaking/fine-tuning setting pada OS. Software ini juga cukup lengkap, sehingga kami tidak membutuhkan utility lain. Semua pengubahan HtRef Clock, CPU Multiplier dan juga Voltage via OS di sepanjang pengujian ini hanya menggunakan Turbo-V EVO.

Sayangnya, masih ada fitur yang belum diterapkan pada motherboard ini, misalnya saja multiple BIOS chip, Debug LED, dan juga tombol untuk mengubah HTRef/CPU multiplier secara on-the-fly. Bagi para hardcore AMD benchmarker yang menginginkan untuk menguji konfig 4-way SLI juga harus sedikit kecewa dengan motherboard ini karena Crosshair V Formula hanya mensupport 3-way SLI/ CF kecuali Anda membeli slot ekspansi ROG Xpander, yang sangat sulit dicari keberadaannya.

Akhir kata, dengan dirilisnya ASUS Crosshair V Formula, ASUS kembali membuktikan dirinya sebagai salah satu vendor yang peduli dengan extreme overclocker. Bagi Anda yang menyukai overclocking dan berniat melakukan extreme overclocking, menurut kami, ASUS Crosshair V Formula bisa memenuhi semua kebutuhan overclocking Anda. Kami pribadi merasa cukup puas dengan semua hasil yang kami capai bersama ASUS Crosshair V Formula sepanjang pengujian ini, dari Clockspeed AMD FX sebesar 7.7Ghz, Pencapaian hardware world-record SuperPi 32M pada kategori FX-8150, dan

juga pencapaian clock memori diatas DDR3-3200.
